LOS DISPOSITIVOS UTILIZADOS EN LA ELECTRÓNICA: DISPOSITIVOS DE ELECTRONICA DE POTENCIA

MIGUEL ÁNGEL RODRIGUEZ SANCHEZ

MEI

177062

LOS DISPOSITIVOS USADOS EN ELECTRÓNICA DE POTENCIA

SCR

El SCR (Silicon Controlled Rectifier o Rectificador Controlado de Silicio, es un dispositivo semiconductor biestable formado por tres uniones p n con la disposición pnpn. Está formado por tres terminales, llamados Ánodo, Cátodo y Puerta. La conducción entre ánodo y cátodo es controlada por el terminal de puerta. Es un elemento unidireccional (sentido de la corriente es único).

La puerta es la encargada de controlar el paso de corriente entre el ánodo y el cátodo. Funciona básicamente como un diodo rectificador controlado, permitiendo circular la corriente en un solo sentido. Mientras no se aplique ninguna tensión en la puerta del SCR no se inicia la conducción y en el instante en que se aplique dicha tensión, el tiristor comienza a conducir. Trabajando en corriente alterna el SCR se desexcita en cada alternancia o semiciclo. Trabajando en corriente continua, se necesita un circuito de bloqueo forzado, o bien interrumpir el circuito.

ESTRUCTURA.

COMPORTAMIENTO

Funcionamiento básico del SCR

El siguiente gráfico muestra un circuito equivalente del SCR para comprender su funcionamiento.

Al aplicarse una corriente IG al terminal G (base de Q2 y colector de Q1), se producen dos corrientes: IC2 = IB1.

IB1 es la corriente base del transistor Q1 y causa que exista una corriente de colector de Q1 (IC1) que a su vez alimenta la base del transistor Q2 (IB2), este a su vez causa más corriente en IC2, que es lo mismos que IB1 en la base de Q1.

Este proceso regenerativo se repite hasta saturar Q1 y Q2 causando el encendido del SCR.

Operación controlada del rectificador controlado de silicio

Como su nombre lo indica, el SCR es un rectificador construido con material de silicio con una tercera terminal para efecto de control. Se escogió el silicio debido a sus capacidades de alta temperatura y potencia.

La operación básica del SCR es diferente de la del diodo semiconductor de dos capas fundamental, en que una tercera terminal, llamada compuerta, determina cuándo el rectificador conmuta del estado de circuito abierto al de circuito cerrado. No es suficiente sólo la polarización directa del ánodo al cátodo del dispositivo. En la región de conducción la resistencia dinámica el SCR es típicamente de 0.01 a 0.1

La resistencia inversa es típicamente de 100 k

o más. Un SCR actúa a semejanza de un interruptor. Cuando esta encendido (ON), hay una trayectoria de flujo de corriente de baja resistencia del ánodo al cátodo. Actúa entonces como un interruptor cerrado. Cuando esta apagado (OFF), no puede haber flujo de corriente del ánodo al cátodo. Por tanto, actúa como un interruptor abierto. Dado que es un dispositivo de estado só1ido, la acción de conmutación de un SCR es muy rápida.

CARACTERISTICAS

CARACTERÍSTICAS GENERALES.

• Interruptor casi ideal.

• Soporta tensiones altas.

• Amplificador eficaz.

• Es capaz de controlar grandes potencias.

• Fácil controlabilidad.

• Relativa rapidez.

• Características en función de situaciones pasadas (memoria).

CARACTERÍSTICAS ESTÁTICAS.

Las características estáticas corresponden a la región ánodo - cátodo y son los valores máximos que colocan al elemento en límite de sus posibilidades:

- Tensión inversa de pico de trabajo.............................................: V_RWM

- Tensión directa de pico repetitiva...............................................: V_DRM

- Tensión directa...........................................................................: V_T

- Corriente directa media...............................................................: I_TAV

- Corriente directa eficaz................................................................: I_TRMS

- Corriente directa de fugas............................................................: I_DRM

- Corriente inversa de fugas............................................................: I_RRM

- Corriente de mantenimiento..........................................................: I_H

Las características térmicas a tener en cuenta al trabajar con tiristores son:
- Temperatura de la unión ................................................................: T_j
- Temperatura de almacenamiento ...................................................: T_stg
- Resistencia térmica contenedor-disipador ......................................: R_c-d
- Resistencia térmica unión-contenedor ............................................: R_j-c
- Resistencia térmica unión-ambiente.................................................: R_j-a

- Impedancia térmica unión-contenedor.............................................: Z_j-c

CARACTERÍSTICASDINÁMICAS.

• Tensiones transitorias:
- Valores de la tensión superpuestos a la señal de la fuente de alimentación.
- Son breves y de gran amplitud.
- La tensión inversa de pico no repetitiva (V_RSM) debe estar dentro de esos valores.
• Impulsos de corriente:
- Para cada tiristor se publican curvas que dan la cantidad de ciclos durante los cuales puede tolerarse una corriente de pico dada (figura).
- A mayor valor del impuso de corriente, menor es la cantidad de ciclos.
- El tiempo máximo de cada impulso está limitado por la temperatura media de la unión.

Figura. Curva de limitación de impulsos de corriente.

• Ángulos de conducción:

- La corriente y tensión media de un SCR dependen del ángulo de conducción.

- A mayor ángulo de conducción, se obtiene a la salida mayor potencia.

- Un mayor ángulo de bloqueo o disparo se corresponde con un menor ángulo de conducción (Figura 5):

ángulo de conducción = 180º - ángulo de disparo

- Conociendo la variación de la potencia disipada en función de los diferentes ángulos de conducción podremos calcular las protecciones necesarias.

APLICACIONES DEL SCR

Las aplicaciones de los tiristores se extiende desde la rectificación de corrientes alternas, en lugar de los diodos convencionales hasta la realización de determinadas conmutaciones de baja potencia en circuitos electrónicos, pasando por los onduladores o inversores que transforman la corriente continua en alterna.La principal ventaja que presentan frente a los diodos cuando se les utiliza como rectificadores es que su entrada en conducción estará controlada por la señal de puerta. De esta forma se podrá variar la tensión continua de salida si se hace variar el momento del disparo ya que se obtendrán diferentes ángulos de conducción del ciclo de la tensión o corriente alterna de entrada. Además el tiristor se bloqueará automáticamente al cambiar la alternancia de positiva a negativa ya que en este momento empezará a recibir tensión inversa. Por lo anteriormente señalado el SCR tiene una gran variedad de aplicaciones, entre ellas están las siguientes:

· Controles de relevador.

· Circuitos de retardo de tiempo.

· Fuentes de alimentación reguladas.

· Interruptores estáticos.

· Controles de motores.

· Recortadores.

· Inversores.

· Ciclo conversores.

· Cargadores de baterías.

· Circuitos de protección.

· Controles de calefacción.

· Controles de fase.

VENTAJAS

· Requiere poca corriente de gate para disparar una gran corriente directa

· Puede bloquear ambas polaridades de una señal de A.C.

· Bloquea altas tensiones y tiene caídas en directa pequeñas

DESVENTAJAS

· El dispositivo no se apaga con Ig=0

· No pueden operar a altas frecuencias

· Pueden dispararse por ruidos de tensión

· Tienen un rango limitado de operación con respecto a la temperatura

TRIAC

DEFINICIÓN.

El TRIAC (Triode for Alternative Current) es un dispositivo semiconductor de tres terminales que se usa para controlar el flujo de corriente promedio a una carga, con la particularidad de que conduce en ambos sentidos y puede ser bloqueado por inversión de la tensión o al disminuir la corriente por debajo del valor de mantenimiento. El TRIAC puede ser disparado independientemente de la polarización de puerta, es decir, mediante una corriente de puerta positiva o negativa.

ESTRUCTURA.

COMPORTAMIENTO

Funcionamiento: bloqueo y conducción. Conduce la corriente entre sus terminales principales en un sentido o en el inverso, por ello, al igual que el diac, es un dispositivo bidireccional.
Conduce entre los dos ánodos (A1 y A2) cuando se aplica una señal a la puerta (G).
Se puede considerar como dos tiristores en antiparalelo. Al igual que el tiristor, el paso de bloqueo al de conducción se realiza por la aplicación de un impulso de corriente en la puerta, y el paso del estado de conducción al de bloqueo por la disminución de la corriente por debajo de la intensidad de mantenimiento (I_H).
Está formado por 6 capas de material semiconductor como indica la figura.

CARACTERÍSTICAS DEL TRIAC

La versatibilidad del TRIAC y la simplicidad de su uso le hace ideal para una amplia variedad de aplicaciones relacionadas con el control de corrientes alternas. Una de ellas es su utilización como interruptor estático ofreciendo muchas ventajas sobre los interruptores mecánicos convencionales, que requieren siempre el movimiento de un contacto, siendo la principal la que se obtiene como consecuencia de que el TRIAC siempre se dispara cada medio ciclo cuando la corriente pasa por cero, con lo que se evitan los arcos y sobre tensiones derivadas de la conmutación de cargas inductivas que almacenan una determinada energía durante su funcionamiento.

Resumiendo, algunas características de los TRIACS:

- El TRIAC conmuta del modo de corte al modo de conducción cuando se inyecta corriente a la compuerta. Después del disparo la compuerta no posee control sobre el estado del TRIAC. Para apagar el TRIAC la corriente anódica debe reducirse por debajo del valor de la corriente de retención I_h.

- La corriente y la tensión de encendido disminuyen con el aumento de temperatura y con el aumento de la tensión de bloqueo.

- La aplicación de los TRIACS, a diferencia de los Tiristores, se encuentra básicamente en corriente alterna. Su curva característica refleja un funcionamiento muy parecido al del tiristor apareciendo en el primer y tercer cuadrante del sistema de ejes. Esto es debido a su bidireccionalidad.

- La principal utilidad de los TRIACS es como regulador de potencia entregada a una carga, en corriente alterna.

APLICACIONES

§ Su versatilidad lo hace ideal para el control de corrientes alternas.

§ Una de ellas es su utilización como interruptor estático ofreciendo muchas ventajas sobre los interruptores mecánicos convencionales y los relés.

§ Funciona como interruptor electrónico y también a pila.

§ Se utilizan TRIAC de baja potencia en muchas aplicaciones como atenuadores de luz, controles de velocidad para motores eléctricos, y en los sistemas de control computarizado de muchos elementos caseros. No obstante, cuando se utiliza con cargas inductivas como motores eléctricos, se deben tomar las precauciones necesarias para asegurarse que el TRIAC se apaga correctamente al final de cada semiciclo de la onda de Corriente.

Debido a su poca estabilidad en la actualidad su uso es muy reducido

CONCLUSIONES

v Como se pudo notar el Triac es un SCR bidirreccional.

v La corriente y la tensión de encendido disminuyen con el aumento de temperatura y con el aumento de la tensión de bloqueo.

v Las corrientes de pérdida del Triac son pequeñas, del orden de 0,1 m A a la temperatura ambiente.

v El Triac conmuta del modo de corte al modo de conducción cuando se inyecta corriente a la compuerta. Después del disparo la compuerta no posee control sobre el estado del Triac. Para apagar el Triac la corriente anódica debe reducirse por debajo del valor de la corriente de retención IH.

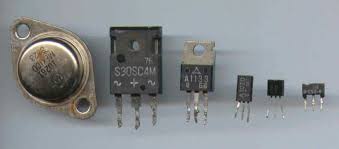

TRANSISTOR DE POTENCIA

DEFINICION

El transistor, inventado en 1951, es el componente electrónico estrella, pues inició una auténtica revolución en la electrónica que ha superado cualquier previsión inicial.

Con el transistor vino la miniaturización de los componentes y se llegó al descubrimiento de los circuitos integrados, en los que se colocan, en pocos milímetros cuadrados, miles de transistores. Estos circuitos constituyen el origen de los microprocesadores y, por lo tanto, de los ordenadores actuales.

Por otra parte, la sustitución en los montajes electrónicos de las clásicas y antiguas válvulas de vacío por los transistores, reduce al máximo las pérdidas de calor de los equipos.

Un transistor es un componente que tiene, básicamente, dos funciones:

- Deja pasar o corta señales eléctricas a partir de una PEQUEÑA señal de mando.

- Funciona como un elemento AMPLIFICADOR de señales.

El transistor es un dispositivo electrónico semiconductor que cumple funciones de amplificador, oscilador, conmutador o rectificador. El término "transistor" es la contracción en inglés de transfer resistor ("resistencia de transferencia").

COMPORTAMIENTO

El funcionamiento y utilización de los transistores de potencia es idéntico al de los transistores normales, teniendo como características especiales las altas tensiones e intensidades que tienen que soportar y, por tanto, las altas potencias a disipar.

Existen tres tipos de transistores de potencia:

bipolar.
unipolar o FET (Transistor de Efecto de Campo).
IGBT.

Parámetros	MOS	Bipolar
Impedancia de entrada	Alta (1010 ohmios)	Media (104 ohmios)
Ganancia en corriente	Alta (107)	Media (10-100)
Resistencia ON (saturación)	Media / alta	Baja
Resistencia OFF (corte)	Alta	Alta
Voltaje aplicable	Alto (1000 V)	Alto (1200 V)
Máxima temperatura de operación	Alta (200ºC)	Media (150ºC)
Frecuencia de trabajo	Alta (100-500 Khz)	Baja (10-80 Khz)
Coste	Alto	Medio

El IGBT ofrece a los usuarios las ventajas de entrada MOS, más la capacidad de carga en corriente de los transistores bipolares:

Trabaja con tensión.
Tiempos de conmutación bajos.
Disipación mucho mayor (como los bipolares).

Nos interesa que el transistor se parezca, lo más posible, a un elemento ideal:

Pequeñas fugas.
Alta potencia.
Bajos tiempos de respuesta (ton , toff), para conseguir una alta frecuencia de funcionamiento.
Alta concentración de intensidad por unidad de superficie del semiconductor.
Que el efecto avalancha se produzca a un valor elevado ( VCE máxima elevada).
Que no se produzcan puntos calientes (grandes di/dt ).

Una limitación importante de todos los dispositivos de potencia y concretamente de los transistores bipolares, es que el paso de bloqueo a conducción y viceversa no se hace instantáneamente, sino que siempre hay un retardo (ton , toff). Las causas fundamentales de estos retardos son las capacidades asociadas a las uniones colector - base y base - emisor y los tiempos de difusión y recombinación de los portadores.

PRINCIPIOS BÁSICOS DE FUNCIONAMIENTO

La diferencia entre un transistor bipolar y un transistor unipolar o FET es el modo de actuación sobre el terminal de control. En el transistor bipolar hay que inyectar una corriente de base para regular la corriente de colector, mientras que en el FET el control se hace mediante la aplicación de una tensión entre puerta y fuente. Esta diferencia vienen determinada por la estructura interna de ambos dispositivos, que son substancialmente distintas.

Es una característica común, sin embargo, el hecho de que la potencia que consume el terminal de control (base o puerta) es siempre más pequeña que la potencia manejada en los otros dos terminales.

En resumen, destacamos tres cosas fundamentales:

En un transistor bipolar I_B controla la magnitud de I_C.
En un FET, la tensión V_GS controla la corriente I_D.
En ambos casos, con una potencia pequeña puede controlarse otra bastante mayor

CARACTERISTICAS

CARACTERÍSTICAS ESTÁTICAS

Tiempos de conmutación

Cuando el transistor está en saturación o en corte las pérdidas son despreciables. Pero si tenemos en cuenta los efectos de retardo de conmutación, al cambiar de un estado a otro se produce un pico de potencia disipada, ya que en esos instantes el producto I_C x V_CE va a tener un valor apreciable, por lo que la potencia media de pérdidas en el transistor va a ser mayor. Estas pérdidas aumentan con la frecuencia de trabajo, debido a que al aumentar ésta, también lo hace el número de veces que se produce el paso de un estado a otro.

Podremos distinguir entre tiempo de excitación o encendido (ton) y tiempo de apagado (toff). A su vez, cada uno de estos tiempos se puede dividir en otros dos.

Tiempo de retardo (Delay Time, td): Es el tiempo que transcurre desde el instante en que se aplica la señal de entrada en el dispositivo conmutador, hasta que la señal de salida alcanza el 10% de su valor final.

Tiempo de subida (Rise time, tr): Tiempo que emplea la señal de salida en evolucionar entre el 10% y el 90% de su valor final.

Tiempo de almacenamiento (Storage time, ts): Tiempo que transcurre desde que se quita la excitación de entrada y el instante en que la señal de salida baja al 90% de su valor final.

Tiempo de caída (Fall time, tf): Tiempo que emplea la señal de salida en evolucionar entre el 90% y el 10% de su valor final.

Por tanto, se pueden definir las siguientes relaciones:

Es de hacer notar el hecho de que el tiempo de apagado (toff) será siempre mayor que el tiempo de encendido (ton).

Los tiempos de encendido (ton) y apagado (toff) limitan la frecuencia máxima a la cual puede conmutar el transistor:

CARACTERÍSTICAS ESTÁTICAS

Corriente media: es el valor medio de la corriente que puede circular por un terminal (ej. I_CAV, corriente media por el colector).

Corriente máxima: es la máxima corriente admisible de colector (I_CM) o de drenador (I_DM). Con este valor se determina la máxima disipación de potencia del dispositivo.

V_CBO: tensión entre los terminales colector y base cuando el emisor está en circuito abierto.
V_EBO: tensión entre los terminales emisor y base con el colector en circuito abierto.

Tensión máxima: es la máxima tensión aplicable entre dos terminales del dispositivo (colector y emisor con la base abierta en los bipolares, drenador y fuente en los FET).

Estado de saturación: queda determinado por una caída de tensión prácticamente constante. V_CEsat entre colector y emisor en el bipolar y resistencia de conducción R_DSon en el FET. Este valor, junto con el de corriente máxima, determina la potencia máxima de disipación en saturación.

Relación corriente de salida - control de entrada: h_FE para el transistor bipolar (ganancia estática de corriente) y g_ds para el FET (transconductancia en directa).

MODOS DE TRABAJO

Existen cuatro condiciones de polarización posibles. Dependiendo del sentido o signo de los voltajes de polarización en cada una de las uniones del transistor pueden ser :

Región activa directa: Corresponde a una polarización directa de la unión emisor - base y a una polarización inversa de la unión colector - base. Esta es la región de operación normal del transistor para amplificación.
Región activa inversa: Corresponde a una polarización inversa de la unión emisor - base y a una polarización directa de la unión colector - base. Esta región es usada raramente.
Región de corte: Corresponde a una polarización inversa de ambas uniones. La operación en ésta región corresponde a aplicaciones de conmutación en el modo apagado, pues el transistor actúa como un interruptor abierto (IC 0).
Región de saturación: Corresponde a una polarización directa de ambas uniones. La operación en esta región corresponde a aplicaciones de conmutación en el modo encendido, pues el transistor actúa como un interruptor cerrado (VCE 0).

APLICACIONES

AMPLIFICADORES

Se estudiarán las diferentes clases de amplificadores como son los de audio para pequeñas señales, los de potencia y los sintonizados, así como también los diferentes acoplamientos que existen entre varias etapas de amplificación.

Un amplificador es todo dispositivo que, mediante la utilización de energía, magnifica la amplitud de un fenómeno. Aunque el término se aplica principalmente al ámbito de los amplificadores electrónicos.

OSCILADOR

Un oscilador es un sistema capaz de crear perturbaciones o cambios periódicos o cuasi periódicos en un medio, ya sea un medio material (sonido) o un campo electromagnético (ondas de radio, microondas, infrarrojo, luz visible, rayos X, rayos gamma, rayos cósmicos).

En electrónica un oscilador es un circuito que es capaz de convertir la corriente continua en una corriente que varía de forma periódica en el tiempo (corriente periódica); estas oscilaciones pueden ser senoidales, cuadradas, triangulares, etc., dependiendo de la forma que tenga la onda producida.

CONMUTADOR

Un conmutador es un dispositivo eléctrico o electrónico que permite modificar el camino que deben seguir los electrones. Son típicos los manuales, como los utilizados en las viviendas y en dispositivos eléctricos, y los que poseen algunos componentes eléctricos o electrónicos como el relé. Se asemejan a los interruptores en su forma exterior, pero los conmutadores a la vez que desconectan un circuito, conectan otro.

RECTIFICADOR

un rectificador es el elemento o circuito que permite convertir la corriente alterna en corriente continua.

USOS

Actualmente se encuentran prácticamente en todos los aparatos domésticos de uso diario: radios, televisores, grabadoras, reproductores de audio y video, hornos de microondas, lavadoras, automóviles, equipos de refrigeración, alarmas, relojes de cuarzo, ordenadores, calculadoras, impresoras, lámparas fluorescentes, equipos de rayos X, tomógrafos, ecógrafos, reproductores mp3, teléfonos celulares, etc.

DIAC

Diodo de disparo bidireccional para corriente alterna

DEFINICIÓN.

El DIAC (Diode Alternative Current, Figura 1) es un dispositivo bidireccional simétrico (sin polaridad) con dos electrodos principales: MT1 y MT2, y ninguno de control. Es un componente electrónico que está preparado para conducir en los dos sentidos de sus terminales, por ello se le denomina bidireccional, siempre que se llegue a su tensión de cebado o de disparo.

Símbolo del DIAC.

ESTRUCTURA

Estructura básica del DIAC.

CURVA CARACTERISTICA DEL DIAC

APLICACIONES

Se emplea normalmente en circuitos que realizan un control de fase de la corriente del triac, de forma que solo se aplica tensión a la carga durante una fracción de ciclo de la alterna. Estos sistemas se utilizan para el control de iluminación con intensidad variable, calefacción eléctrica con regulación de temperatura y algunos controles de velocidad de motores.

La forma más simple de utilizar estos controles es empleando el circuito representado en la Figura, en que la resistencia variable R carga el condensador C hasta que se alcanza la tensión de disparo del DIAC, produciéndose a través de él la descarga de C, cuya corriente alcanza la puerta del TRIAC y le pone en conducción. Este mecanismo se produce una vez en el semiciclo positivo y otra en el negativo. El momento del disparo podrá ser ajustado con el valor de R variando como consecuencia el tiempo de conducción del TRIAC y, por tanto, el valor de la tensión media aplicada a la carga, obteniéndose un simple pero eficaz control de potencia.

Figura: Disparo de TRIAC mediante un DIAC.

GTO

(Gate Turn-off Thyristor)

DEFINICION

Un tiristor GTO es un SCR que puede apagarse por una pulsación suficientemente grande en su compuerta de entrada, aun si la corriente iD excede IH.

COMPORTAMIENTO

Mientras el GTO se encuentre apagado y no exista señal en el gate, el dispositivo se bloquea para cualquier polaridad en el ánodo, pero una corriente de fuga (IA leak) existe. Con un voltaje de bias en directa el GTO se bloquea hasta que un voltaje de ruptura VAK = VB0 es alcanzado. En este punto existe un proceso dinámico de encendido., VAK = 3V y la corriente IA es determinada por la carga. Cuando el GTO se apaga y con la aplicación de una voltaje en inversa, solo una pequeña corriente de fuga (IA leak) existe. Una polarización en inversa VAK puede ser alcanzada cuando ocurra un corte. El valor del voltaje del voltaje de ruptura inverso depende del método de fabricación para la creación de una regeneración interna para facilitar el proceso de apagado.

Con un voltaje de polarización directo aplicado al ánodo y un pulso de corriente positiva es aplicada al gate, el GTO se enciende y permanece de esa forma. Para ésta condición, existen 2 formas de apagarlo. Una forma es reduciendo la corriente de ánodo IA por medios externos hasta un valor menor a la corriente de holding Ih, en la cual, la acción regenerativa interna no es efectiva. La segunda forma de apagarlo es por medio de un pulso en el gate, y este es el método más recomendable porque proporciona un mejor control.
La ganancia se calcula con la siguiente formula.

CARACTERISTICAS

El disparo se realiza mediante una VGK >0

El bloqueo se realiza con una VGK < 0.

La ventaja del bloqueo por puerta es que no se precisan de los circuitos de bloqueo forzado que requieren los SCR.

La desventaja es que la corriente de puerta tiene que ser mucho mayor por lo que el generador debe estar mas dimensionado.

El GTO con respecto al SCR disipa menos potencia.

ESPECIFICACIONES DE PUERTA DEL GTO

FORMA DE ONDA EN EL ENCENDIDO DEL GTO

Para entrar en conducción, se necesita una subida rápida y valor IGM suficientes para poner en conducción todo el cristal. Si solo entra en conducción una parte y circula toda la corriente se puede dañar. Si solo entra en conducción bajara una parte de la tensión ánodo-cátodo y el resto de celdillas que forma el cristal no podrán entrar en conducción.
Cuando se ha establecido la conducción se deja una corriente IGON de mantenimiento para asegurar que no se corta espontáneamente (tiene menos ganancia que el SCR).

FORMA DE ONDA EN EL APAGADO DEL GTO

Para cortar el GTO se aplica una corriente IG- =IA/boff muy grande. Ya que boff es del orden de 5 a 10.
Esta corriente negativa debe mantenerse para evitar que el dispositivo entre en conducción espontáneamente.

APLICACIONES

Como el GTO tiene una conducción de corriente unidireccional, y puede ser apagado en cualquier instante, éste se aplica en circuitos chopper (conversiones de dc- dc) y circuitos inversores (conversiones dc -ac) a niveles de potencia en los que los MOSFET's, TBJ's e IGBT's no pueden ser utilizados. A bajos niveles de potencia los semiconductores de conmutación rápida son preferibles. En la conversión de AC - DC, los GTO's, son útiles porque las estrategias de conmutación que posee, pueden ser usadas para regular la potencia, como el factor de potencia.
a nivel industrial algunos usos son:
troceadores y convertidores.
Control de motores asíncronos.
Inversores.
Caldeo inductivo.
Rectificadores.
Soldadura al arco.
Sistema de alimentación ininterrumpida (SAI).
Control de motores.
Tracción eléctrica.

IGBT

INTRODUCCION

Durante muchos años se a buscado la forma de crear un dispositivo que fuese lo sufientemente veloz y que pudiese amnejar grandes cargas pero han surgido nuevas ideas con la union de un mosfet como dispositivo de disparo y un tbj de deispositivo de potoncia y de esta forma se llego a la invencion del igbt el cual sera expuesto en el siguiente documento

DEFINICION

La sigla IGBT corresponde a las iniciales de isolated gate bipolar transistor o sea transistor bipolar de puerta de salida

El IGBT es un dispositivo semiconductor de potencia híbrido que combina los atributos del TBJ y del MOSFET. Posee una compuerta tipo MOSFET y por consiguiente tiene una alta impedancia de entrada. El gate maneja voltaje como el MOSFET. El símbolo más comúnmente usado se muestra en la figura . Al igual que el MOSFET de potencia, el IGBT no exhibe el fenómeno de ruptura secundario como el TBJ.

El transistor bipolar de puerta aislada (IGBT) es un dispositivo electrónico que generalmente se aplica a circuitos de potencia.

Este es un dispositivo para la conmutación en sistemas de alta tensión. La tensión de control de puerta es de unos 15V. Esto ofrece la ventaja de controlar sistemas de potencia aplicando una señal eléctrica de entrada muy débil en la puerta.

El IGBT de la figura es una conexión integrada de un MOSFET y un BJT. El circuito de excitación del IGBT es como el del MOSFET, mientras que las características de conducción son como las del BJT. El IGBT es adecuado para velocidades de conmutación de hasta 20 KHz y ha sustituido al BJT en muchas aplicaciones

SIMBOLOGIA

Es un componente de tres terminales que se denominan GATE (G) o puerta, COLECTOR (C) y EMISOR (E) y su símbolo corresponde al dibujo de la figura siguiente.

Su estructura microelectrónica es bastante compleja es por ello que lo describimos en base a su esquema equivalente.

FUNCINAMIENTO

Consideremos que el IBGT se encuentra bloqueado inicialmente. Esto significa que no existe ningún voltaje aplicado al gate. Si un voltaje VGS es aplicado al gate, el IGBT enciende inmediatamente, la corriente ID es conducida y el voltaje VDS se va desde el valor de bloqueo hasta cero. LA corriente ID persiste para el tiempo tON en el que la señal en el gate es aplicada. Para encender el IGBT, la terminal drain D debe ser polarizada positivamente con respecto a la terminal S. LA señal de encendido es un voltaje positivo VG que es aplicado al gate G. Este voltaje, si es aplicado como un pulso de magnitud aproximada de 15, puede causar que el tiempo de encendido sea menor a 1 s, después de lo cual la corriente de drain iD es igual a la corriente de carga IL (asumida como constante). Una vez encendido, el dispositivo se mantiene así por una señal de voltaje en el gate. Sin embargo, en virtud del control de voltaje la disipación de potencia en el gate es muy baja.

EL IGBT se apaga simplemente removiendo la señal de voltaje VG de la terminal gate. La transición del estado de conducción al estado de bloqueo puede tomar apenas 2 micro segundos, por lo que la frecuencia de conmutación puede estar en el rango de los 50 kHz.

EL IGBT requiere un valor límite VGS(TH) para el estado de cambio de encendido a apagado y viceversa. Este es usualmente de 4 V. Arriba de este valor el voltaje VDS cae a un valor bajo cercano a los 2 V. Como el voltaje de estado de encendido se mantiene bajo, el gate debe tener un voltaje arriba de 15 V, y la corriente iD se autolimita.
El IGBT se aplica en controles de motores eléctricos tanto de corriente directa como de corriente alterna, manejados a niveles de potencia que exceden los 50 kW.

CURVA CARACTERISTICA IGBT

CARACTERISTICAS

• IDmax Limitada por efecto Latch-up.
• VGSmax Limitada por el espesor del óxido de silicio.
• Se diseña para que cuando VGS = VGSmax la corriente de cortocircuito sea entre
4 a 10 veces la nominal (zona activa con VDS=Vmax) y pueda soportarla durante
unos 5 a 10 μs. y pueda actuar una protección electrónica cortando desde
puerta.
• VDSmax es la tensión de ruptura del transistor pnp. Como α es muy baja, será
VDSmax=BVCB0 Existen en el mercado IGBTs con valores de 600, 1.200, 1.700,
2.100 y 3.300 voltios. (anunciados de 6.5 kV).
• La temperatura máxima de la unión suele ser de 150ºC (con SiC se esperan
valores mayores)
• Existen en el mercado IGBTs encapsulados que soportan hasta 400 o 600 Amp.
• La tensión VDS apenas varía con la temperatura ⇒ Se pueden conectar en
paralelo fácilmente ⇒ Se pueden conseguir grandes corrientes con facilidad,
p.ej. 1.200 o 1.600 Amperios.
En la actualidad es el dispositivo mas usado para potencias entre varios kW y un
par de MW, trabajando a frecuencias desde 5 kHz a 40kHz.

El IGBT es adecuado para velocidades de conmutación de hasta 20 kHz y ha sustituido al BJT en muchas aplicaciones. Es usado en aplicaciones de altas y medias energía como fuente conmutada, control de la tracción en motores y cocina de inducción. Grandes módulos de IGBT consisten en muchos dispositivos colocados en paralelo que pueden manejar altas corrientes del orden de cientos de amperios con voltajes de bloqueo de 6.000 voltios.

Se puede concebir el IGBT como un transistor Darlington híbrido. Tiene la capacidad de manejo de corriente de un bipolar pero no requiere de la corriente de base para mantenerse en conducción. Sin embargo las corrientes transitorias de conmutación de la base pueden ser igualmente altas. En aplicaciones de electrónica de potencia es intermedio entre los tiristores y los mosfet. Maneja más potencia que los segundos siendo más lento que ellos y lo inverso respecto a los primeros.

Este es un dispositivo para la conmutación en sistemas de alta tensión. La tensión de control de puerta es de unos 15 V. Esto ofrece la ventaja de controlar sistemas de potencia aplicando una señal eléctrica de entrada muy débil en la puerta.

APLICACIONES

“Las etapas de potencia que utilizan IGBTs requieren ser protegidas de fallas como cortocircuitos, condiciones de sobre voltaje, y fallas en la tierra. Además de proporcionar protección, estas fallas deben ser detectadas o monitoreadas, función que las nuevas soluciones de IR realizan sin necesidad de circuitos externos”, aseguró la compañía en un comunicado.

Los transistores bipolares de compuerta aislada o IGBT son básicamente una combinación entre FET y bipolares que permiten ofrecer la alta impedancia de compuerta asociada con los FET, con la capacidad de manejo de alta corriente y el bajo voltaje de saturación de los BJT.

Al ser un dispositivos de compuerta aislada, las fugas de corriente presentadas en los IGBT son bastante reducidas, lo que se traduce en un consumo más eficiente de potencia, una de las razones por la que esta tecnología ha crecido consistentemente en los últimos años, ganando terreno a tecnologías tradicionalmente utilizadas.

El principal campo de aplicación para estos transistores es la electrónica de potencia, en donde son utilizados en aplicaciones de control de motores y fuentes de alimentación, principalmente.

En la actualidad se utilizan IGBTs de la tercera generación. La característica más importante de esta generación es que alcanzan velocidades muy similares a las ofrecidas por los transistores bipolares, ofreciendo una mayor robustez, brindando mayor soporte contra sobrecargas y consumiendo menor potencia.

MOSFET

INTRODUCCION

Hay dos familias de transistores de efecto de campo: los JFET y los MOSFET. Pese a que el concepto básico de los FET se conocía ya en 1930, estos dispositivos sólo empezaron a fabricarse comercialmente a partir de la década de los 60. Y a partir de los 80 los transistores de tipo MOSFET han alcanzado una enorme popularidad. Comparados con los BJT, los transistores MOS ocupan menos espacio, es decir, dentro de un circuito integrado puede incorporase un numero mayor. Además su proceso de fabricación es también más simple. Además, existe un gran número de funciones lógicas que pueden ser implementadas únicamente con transistores MOS (sin resistencias ni diodos). Esto ha hecho del transistor MOS el componente estrella de la electrónica digital.

DEFINICION

MOSFET significa "FET de Metal Oxido Semiconductor" o FET de compuerta aislada, es un arreglo de cientos de transistores integrados en un sustrato de silicio. Cada uno entrega una parte a la corriente total.
Uno de los motivos que impulsó su desarrollo es que los transistores bipolares presentan limitaciones. Es un dispositivo controlado por tensión, Es un dispositivo extremadamente veloz en virtud a la pequeña corriente necesaria para estrangular o liberar el canal. Por esta facultad se los usa ampliamente en conmutación. Su velocidad permite diseñar etapas con grandes anchos de banda minimizando, así, lo que se denomina distorsión por fase.

La característica constructiva común a todos los tipos de transistor MOS es que el terminal de puerta (G) está formado por una estructura de tipo Metal/Óxido/Semiconductor. El óxido es aislante, con lo que la corriente de puerta es prácticamente nula, mucho menor que en los JFET. Por ello, los MOS se emplean para tratar señales de muy baja potencia.

Tiene una versión NPN y otra PNP. El NPN es llamado MOSFET de canal N y el PNP es llamado MOSFET de canal P, En el MOSFET de canal N la parte "N" está conectado a la fuente (source) y al drenaje (drain)
En el MOSFET de canal P la parte "P" está conectado a la fuente (source) y al drenaje (drain):

COMPORTAMIENTO

Tanto en el MOSFET de canal N o el de canal P, cuando no se aplica tensión en la compuerta no hay flujo de corriente entre en drenaje (Drain) y la fuente (Source)

Para que circule corriente en un MOSFET de canal N una tensión positiva se debe aplicar en la compuerta. Así los electrones del canal N de la fuente (source) y el drenaje (Drain) son atraídos a la compuerta (Gate) y pasan por el canal P entre ellos.

El movimiento de estos electrones, crea las condiciones para que aparezca un puente para los electrones entre el drenaje y la fuente. La amplitud o anchura de este puente (y la cantidad de corriente) depende o es controlada por la tensión aplicada a la compuerta.

En el caso del MOSFET de canal P, se da una situación similar. Cuando se aplica una tensión negativa en la compuerta, los huecos (ausencia de electrones) del canal P del drenaje y de la fuente son atraídos hacia la compuerta y pasan a través del canal N que hay entre ellos, creando un puente entre drenaje y fuente. La amplitud o anchura del puente (y la cantidad de corriente) depende de la tensión aplicada a la compuerta.

Debido a la delgada capa de óxido que hay entre la compuerta y el semiconductor, no hay corriente por la compuerta. La corriente que circula entre drenaje y fuente es controlada por la tensión aplicada a la compuerta.

CARACTERISTICAS

APLICACIONES

El MOSFET es frecuentemente usado como amplificador de potencia ya que ofrecen dos ventajas sobre los MESFET’s y los JFET’s y ellas son:

En la región activa de un MOSFET en modo de enriquecimiento, la capacitancia de entrada y la trasconductancia es casi independiente del voltaje de la compuerta y la capacitancia de salida es independiente del voltaje del drenador. Este puede proveer una potencia de amplificación muy lineal.
El rango de voltaje activo de la compuerta puede ser mayor porque los MOSFET’s de canal n en modo de vaciamiento pueden operar desde la región de modo de vaciamiento (-Vg) a la región de modo de enriquecimiento (+Vg).

Capacitancia en el MOSFET

Dos capacitancias son importantes en un conmutador de encendido-apagado con MOSFET. Éstas son Cgs entre Gate y la fuente y Cgd entre Gate y drenaje. Cada valor de capacitancia es una función no lineal del voltaje. El valor para Cgs tiene solamente una variación
pequeña, pero en Cgd, cuando uDG haya pasado a través de cero, es muy significativa. Cualquier desprecio de estas variaciones crea un error substancial en la carga que es requerida en Gate que es necesaria para estabilizar una condición dada de operación.
Encendido
En la mayoría de los circuitos con MOSFET, el objetivo es encenderlo tan rápido como sea posible para minimizar las pérdidas por conmutación. Para lograrlo, el circuito manejador del gatillo debe ser capaz de alimentar la suficiente corriente para incrementar rápidamente el voltaje de gatillo al valor requerido.
Apagado
Para apagar el MOSFET, el voltaje gate-fuente debe reducirse en acción inversa como fue hecho para encenderlo. La secuencia particular de la corriente y el voltaje depende de los arreglos del circuito externo.
Área segura de operación
El área segura de operación de el MOSFET está limitada por tres variables que forman los límites de una operación aceptable. Estos límites son:
1. Corriente máxima pulsante de drenaje
2. Voltaje máximo drenaje-fuente
3. Temperatura máxima de unión.
Pérdidas del MOSFET
Las pérdidas de potencia del MOSFET son un factor tomado en cuenta para la selección de un dispositivo de conmutación. La elección no es sencilla, pues no puede decirse que el MOSFET tenga menores o mayores pérdidas que un BJT en un valor específico de corriente. Las pérdidas por conmutación en el encendido y apagado juegan un papel más importante en la selección. La frecuencia de conmutación es también muy importante.

CONCLUSIONES

1. El mosfet gracias a su gran velocidad de conmutación presenta una gran versatilidad de trabajo;este puede reemplazar dispostivos como el jfet.

2.los MOS se emplean para tratar señales de muy baja potencia esto es una gran ventaja ya que pueden ser utilizados en una gran gama de aplicaciones

3.Para que circule corriente en un MOSFET de canal N una tensión positiva se debe aplicar en la compuerta. Así los electrones del canal N de la fuente (source) y el drenaje (Drain) son atraídos a la compuerta (Gate) y pasan por el canal P entre ellos.

4. gracias a la delgada capa de óxido que hay entre la compuerta y el semiconductor, no hay corriente por la compuerta. La corriente que circula entre drenaje y fuente es controlada por la tensión aplicada a la compuerta.

REFERENCIAS WEB

· http://www.monografias.com/trabajos78/rectificador-controlado-silicio-scr/rectificador-controlado-silicio-scr2.shtml#caracteria

· http://es.wikipedia.org/wiki/Rectificador_controlado_de_silicio

· http://www.inele.ufro.cl/bmonteci/semic/applets/pag_scr/pag_scr.htm#4. CARACTERÍSTICAS GENERALES

· http://www.inele.ufro.cl/bmonteci/semic/applets/pag_scr/pag_scr.htm - 1. -Â Â Â Â Â Â Â DEFINICIÃ“N

· http://es.wikipedia.org/wiki/Triac

· http://www.inele.ufro.cl/bmonteci/semic/applets/pag_triac/triac.htm - 1. -Â Â Â Â Â Â Â DEFINICIÃ“N

· http://www.monografias.com/trabajos14/triac/triac.shtml

· http://www.electronicafacil.net/tutoriales/El-triac.php

· http://www.electronicafacil.net/tutoriales/El-transistor.php

· http://es.wikipedia.org/wiki/Transistor#Historia

· http://www.uv.es/marinjl/electro/transistores.html - 1
